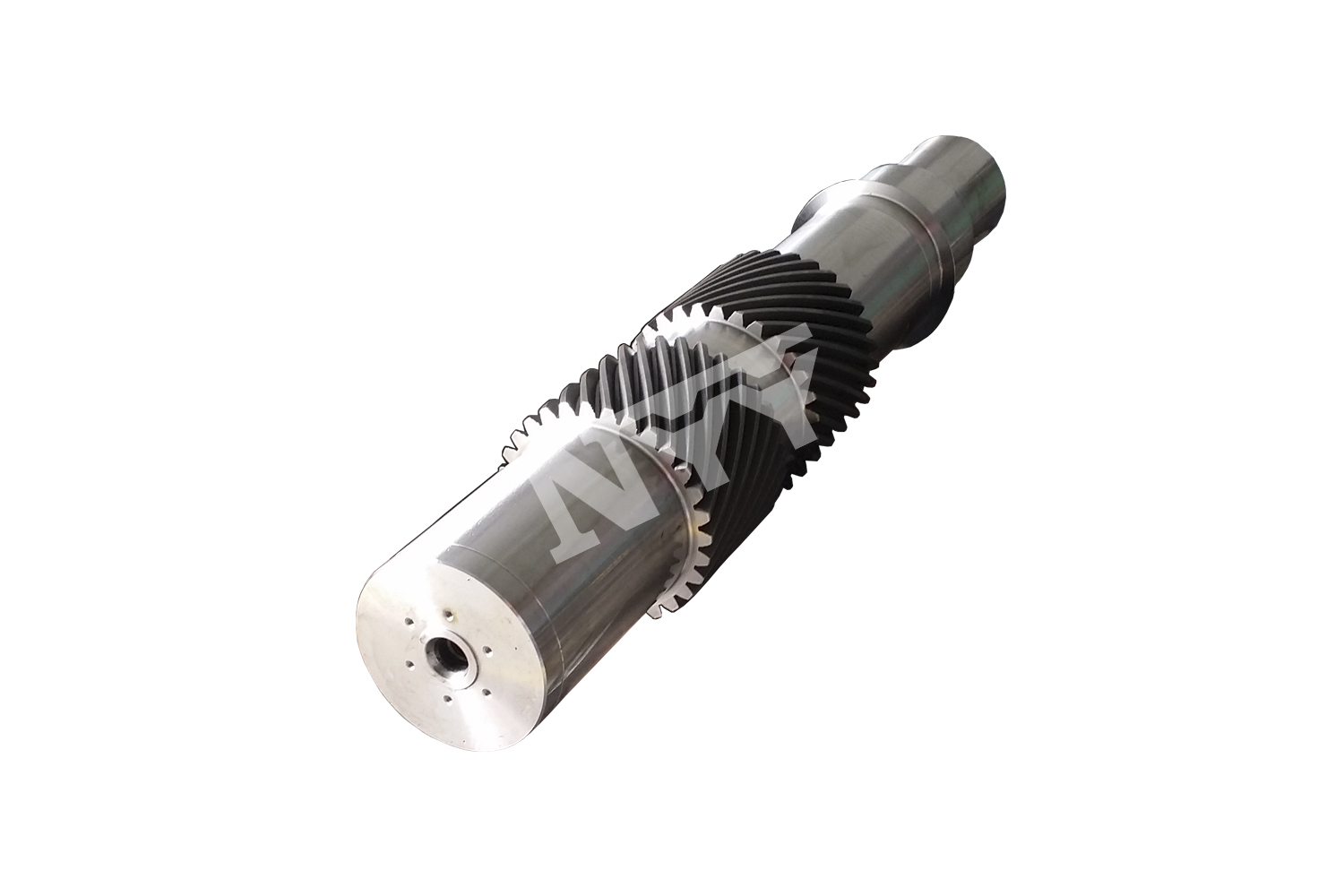

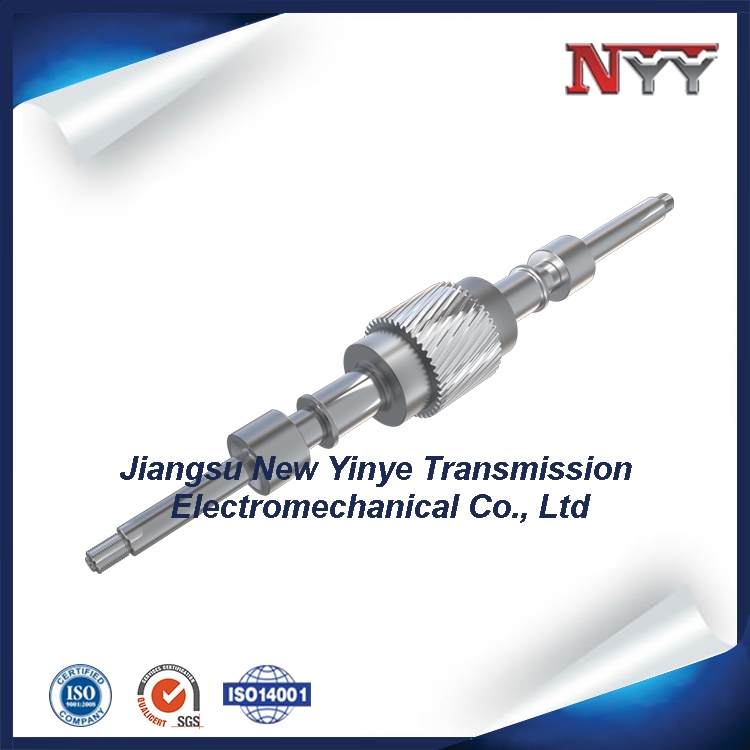

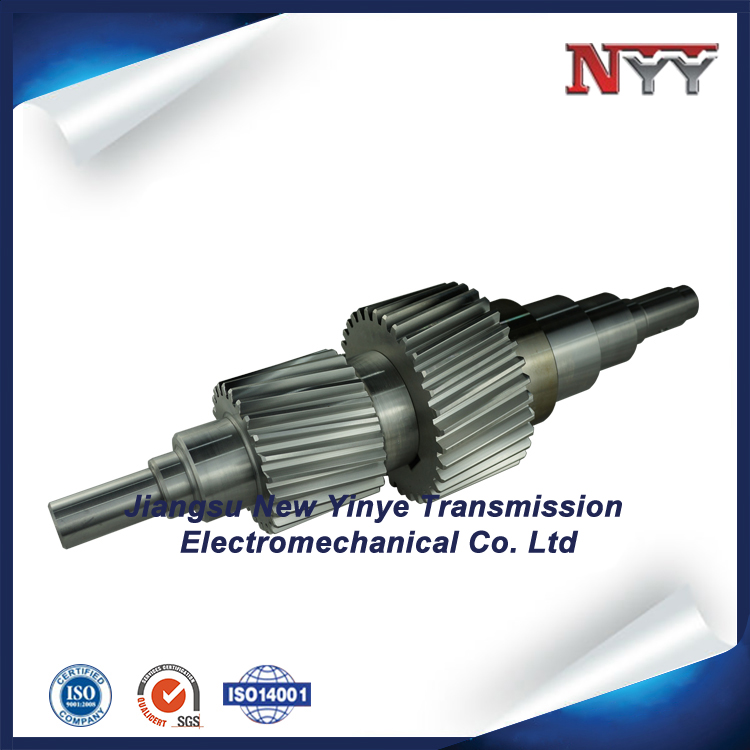

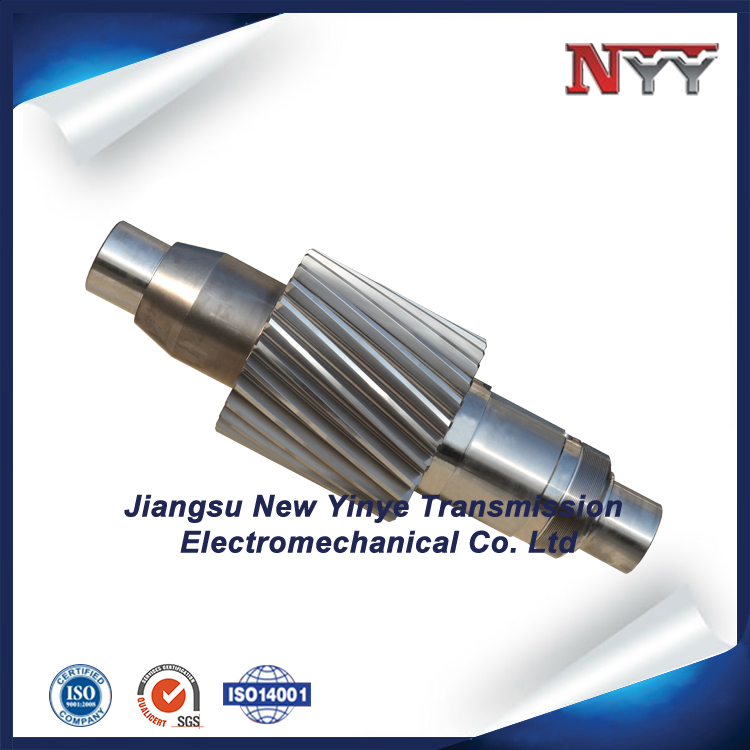

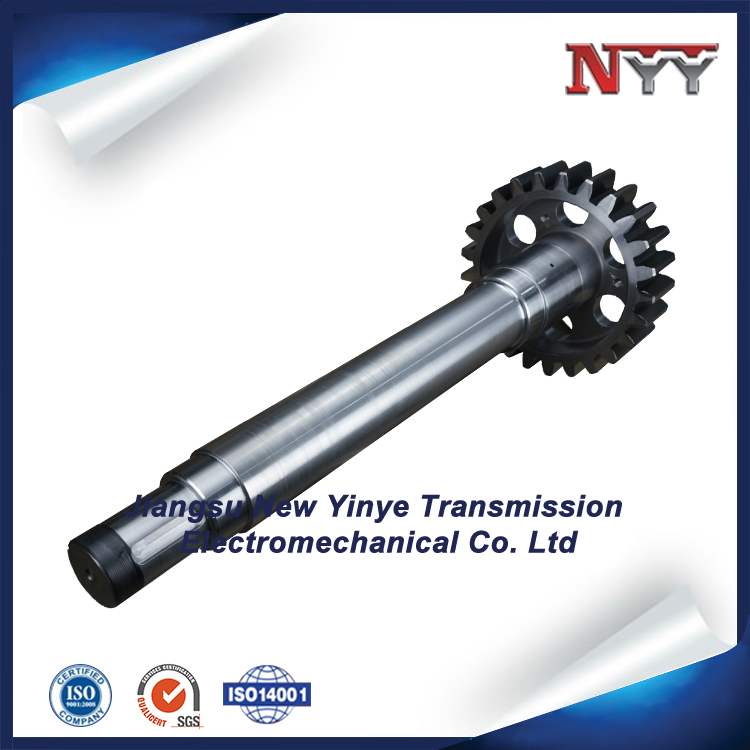

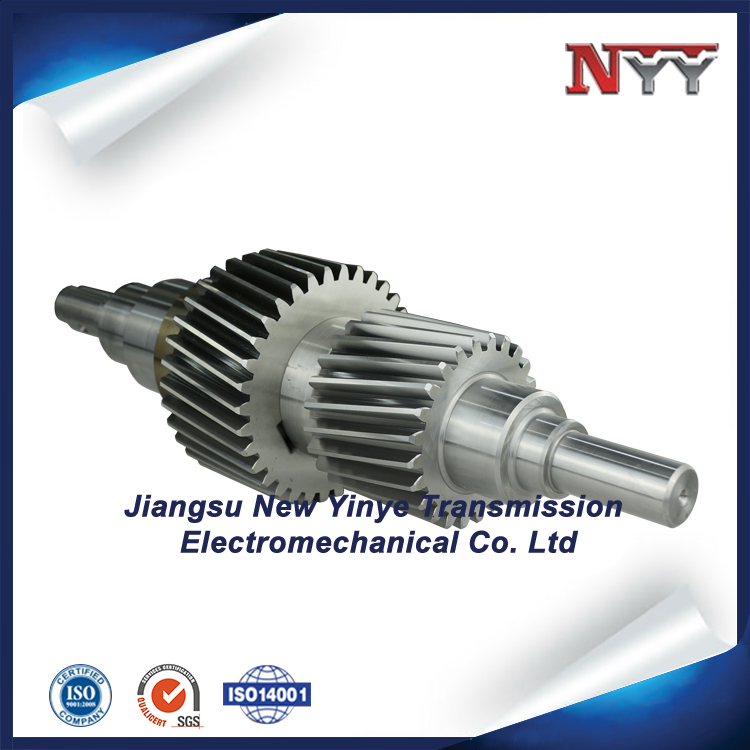

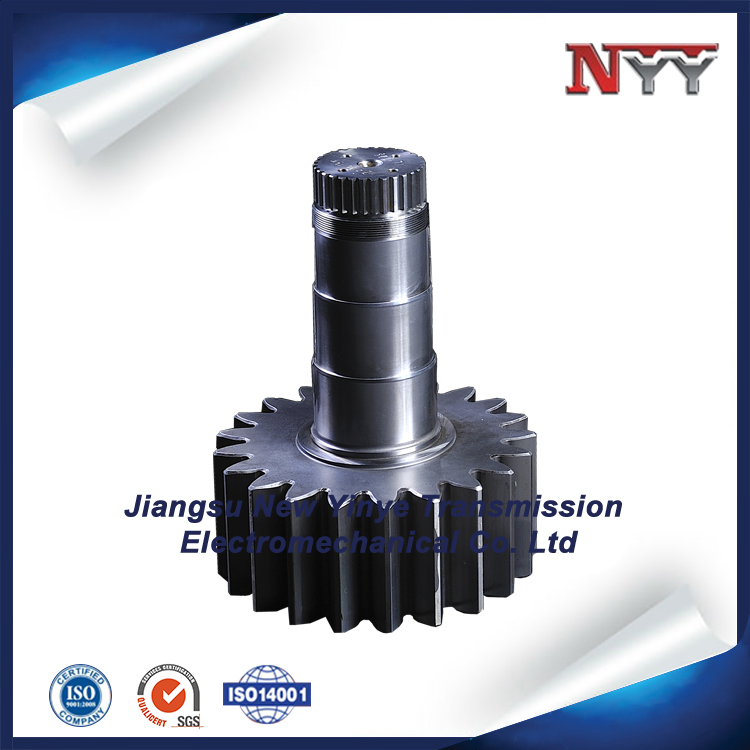

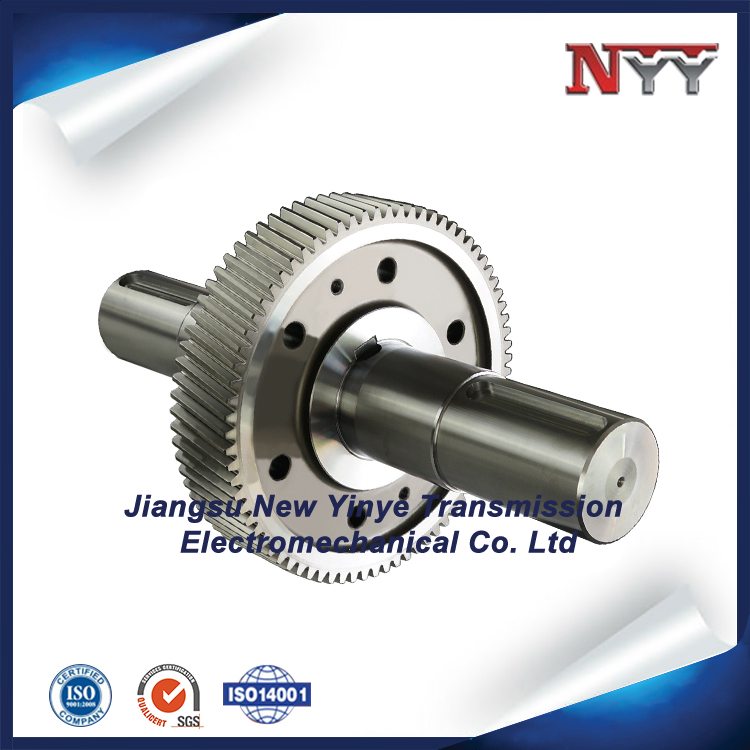

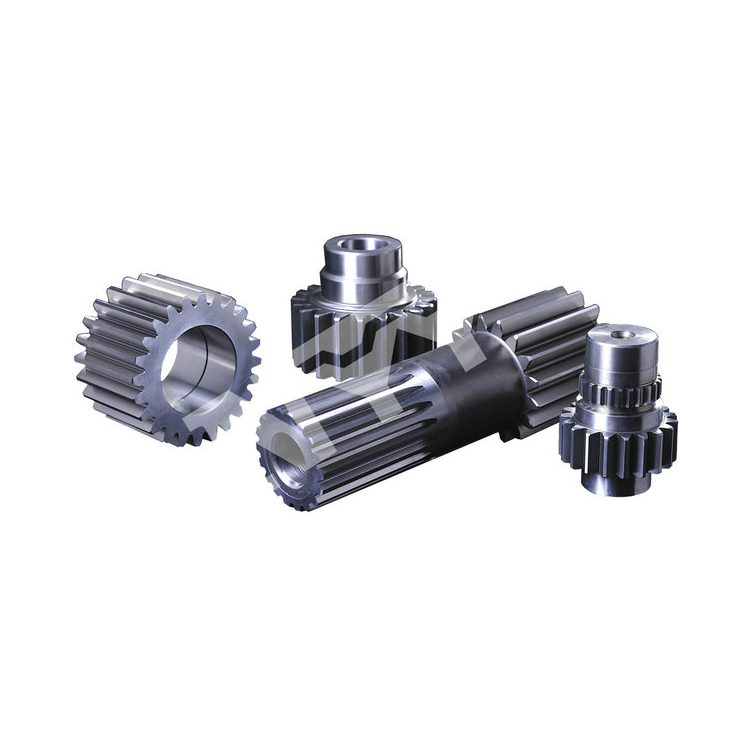

如何做齒輪軸？

齒輪軸設計與制造的完整技術路線，綜合機械設計規范與加工工藝要點。我們來看看吧。

一、設計階段

參數計算

確定模數（常用2.0~2.5）、齒數（≥22）、壓力角（標準20°）等基本參數

校核齒根圓至鍵槽底距離：若≤2.5倍模數則設計為齒輪軸

結構設計

采用階梯軸形式，分段設置軸身（支撐段）、齒輪段（嚙合區）、鍵槽（動力連接）

高速級齒輪軸需縮短長度以降低撓度，長度建議＜5倍軸徑

材料選擇

優先選用20CrMnTi合金鋼，調質處理后硬度220-255HBS

重載工況采用滲碳淬火工藝，表面硬度達58-65HRC

二、加工制造

（1）毛坯制備

鍛造制坯：采用楔橫軋技術成型階梯軸毛坯，精度±0.5mm

正火處理：等溫正火工藝（溫度920℃±10℃）內應力

（2）機械加工

車削：數控車床一次裝夾完成內孔/端面/外徑加工，垂直度≤0.02mm

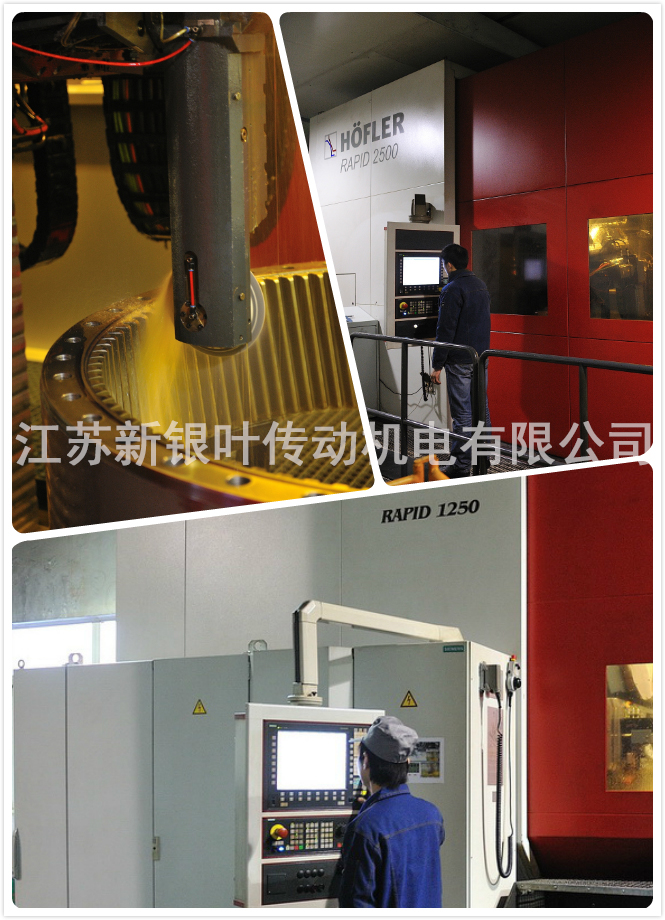

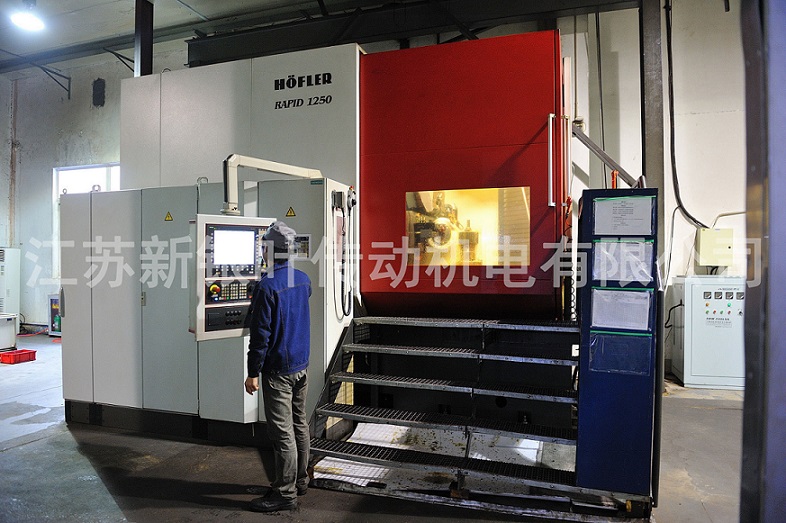

滾齒：涂層滾刀（TiN）壽命提升90%，模數2.5齒輪齒距累積公差≤0.053mm

熱處理：滲碳層深度0.8~1.2mm，淬火后低溫回火（180℃×2h）

磨削：精磨軸頸至Ra0.4μm，徑向跳動≤0.043mm（模數2.0齒輪軸）

（3）檢測標準

齒輪精度：3.2級（GB/T10095）

軸身直線度：≤0.01mm/m

三、建模與仿真

三維建模

SolidWorks使用「大工程師」插件參數化生成齒輪軸（支持模數/齒數/壓力角輸入）

UG建模流程：創建齒輪→定義軸線（X/Y/Z軸）→拉伸生成軸體

有限元分析

重點校核齒輪嚙合區接觸應力（需＜材料許用應力）

臨界轉速驗證：工作轉速＜0.7倍一階臨界轉速

四、典型應用規范

減速機齒輪軸：輸入軸轉速＞1500rpm時需做動平衡（G2.5級）

汽車變速箱軸：采用徑向剃齒工藝，齒向修形量0.005~0.01mm
齒輪和車輪的關系

齒輪與車輪的關系可以形象地比喻為"機械傳動的黃金搭檔"。其核心關聯體現在以下方面：

1.動力傳遞的媒介

齒輪通過齒數比（前齒輪齒數/后齒輪齒數）將人力/發動機動力轉化為車輪轉數

自行車中前齒輪（牙盤）轉1圈時，后齒輪（飛輪）轉數=牙盤齒數÷飛輪齒數，直接決定車輪轉速

2.運動特性調節器

速度控制：大齒輪帶小齒輪加速（如自行車下坡檔位）

扭矩放大：小齒輪帶大齒輪增力（如爬坡檔位）

轉向分配：汽車差速器齒輪組實現左右輪差速轉動

3.性能關鍵參數

傳動比：齒輪齒數比決定車輪終轉速（公式：n/n=z/z）

機械效率：齒輪嚙合精度影響車輪動力損耗（齒輪傳動效率＞95%）

耐久性：齒輪硬度等級決定傳動系統使用壽命

這種關系在交通工具中形成精密閉環：人力/發動機動力→齒輪變速→車輪運動→地面反作用力，構成所有輪式機械的基礎工作原理。
齒軸的自白：機械界的"社牛達人"

大家好，我是齒軸，機械圈里的"交際花"！別的零件都悶頭干活，就屬我愛社交——見誰都要"咬"一口！

我的日常：

在變速箱里：跟齒圈組CP，你轉1圈我轉3圈，玩得不亦樂乎（這叫速比，吧）

遇到皮帶輪：立馬變臉："呸！光溜溜的誰要跟你玩？"（畢竟我們齒輪家族只認帶齒的）

喝下午茶時：潤滑油是我的奶茶，少了它就"咯吱咯吱"鬧脾氣

人類對我的誤解：

"這家伙只會蠻力"

其實我精得很！斜齒設計讓我咬合時像吃巧克力一樣順滑~

后溫馨提示：

如果聽見我"咯噔咯噔"唱歌，不是想出道——是提醒你該給我"喝"潤滑油啦！

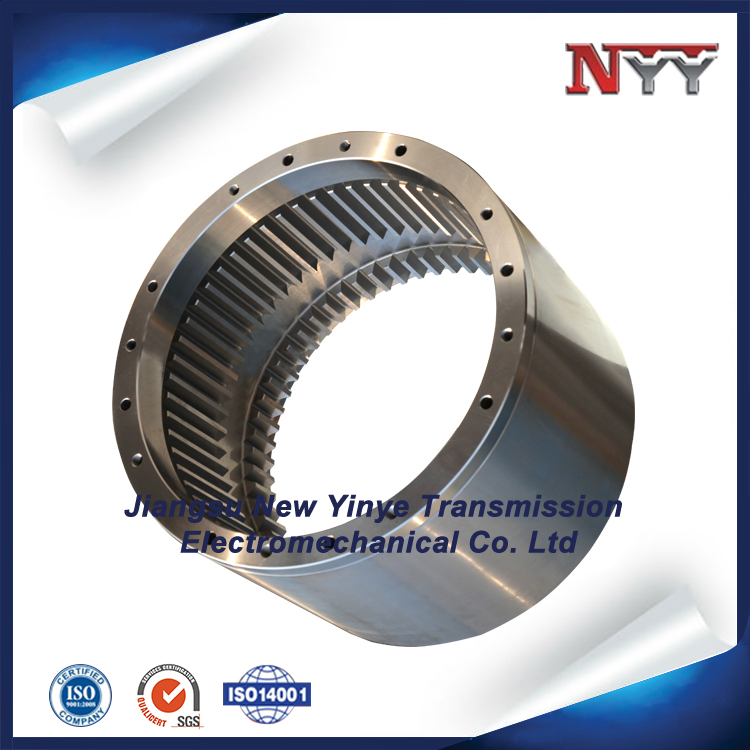

齒軸和齒圈：機械里的“好拍檔”

簡單來說，齒軸就像一根帶齒輪的“棍子”，而齒圈則是一個帶齒的“圓環”。它們倆一咬合，就能把動力傳遞出去，讓機器動起來！

齒軸（小齒輪）：通常是主動旋轉的一方，負責傳遞動力，比如汽車變速箱里的齒輪軸。

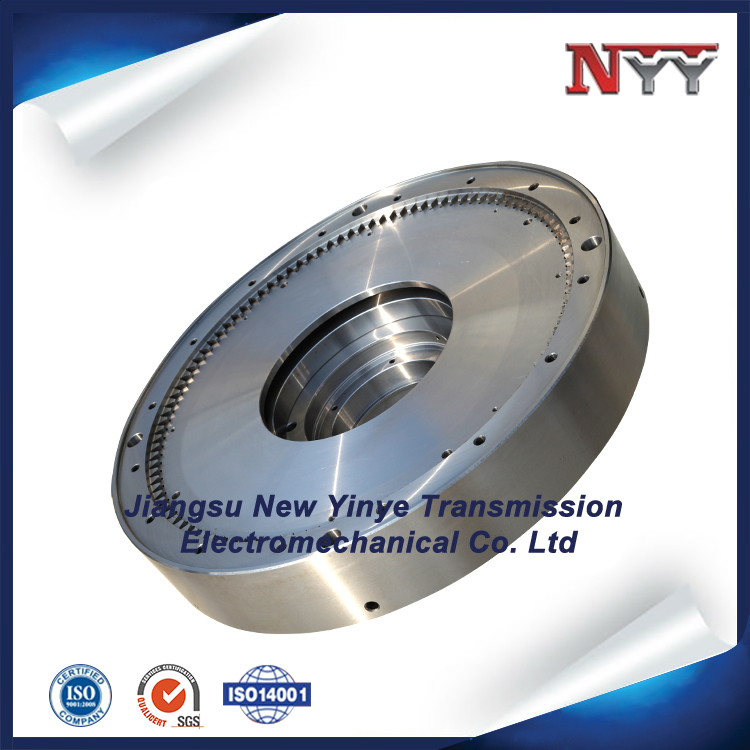

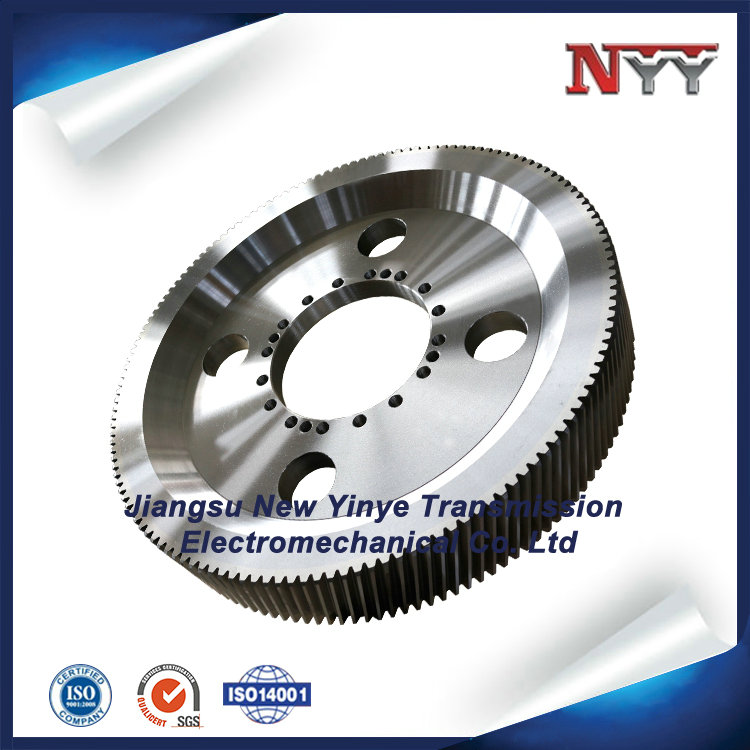

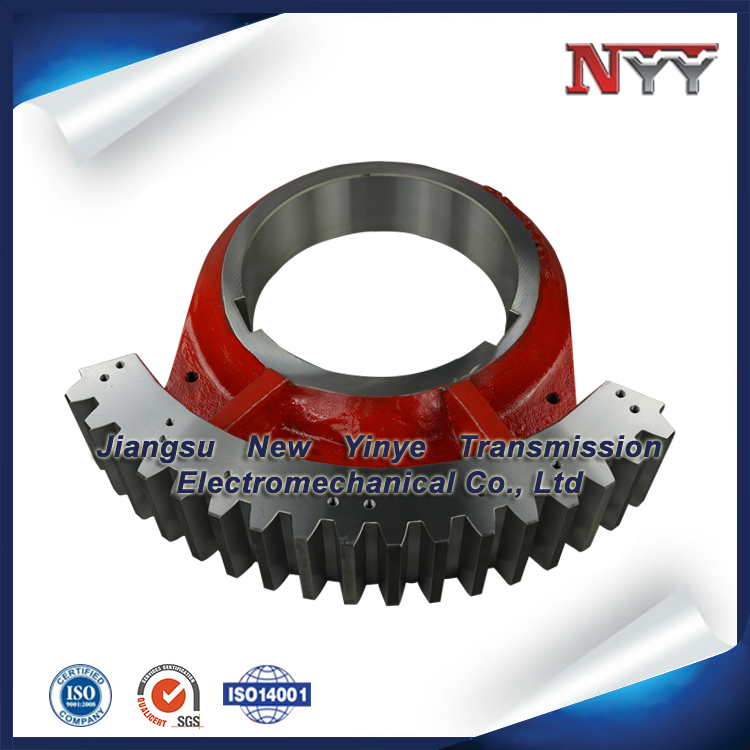

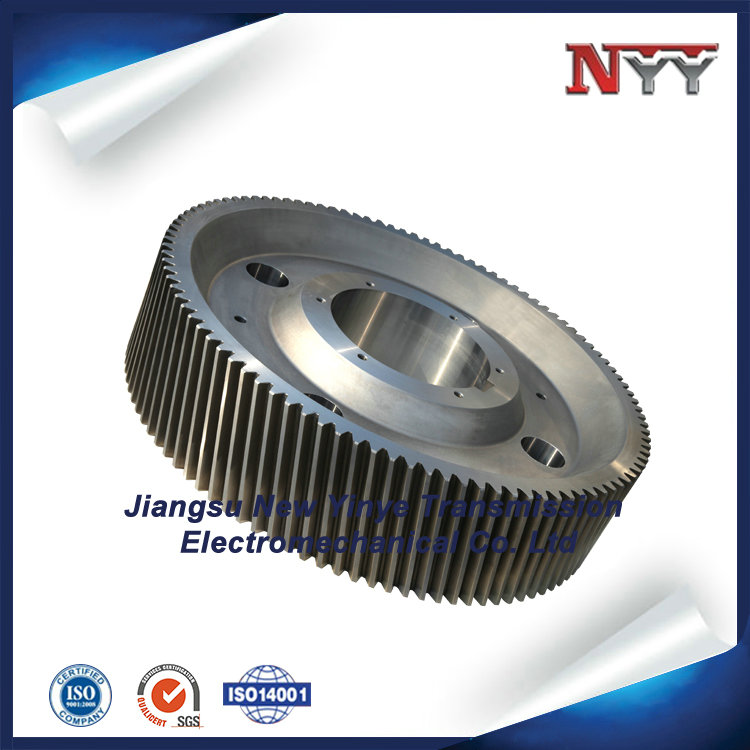

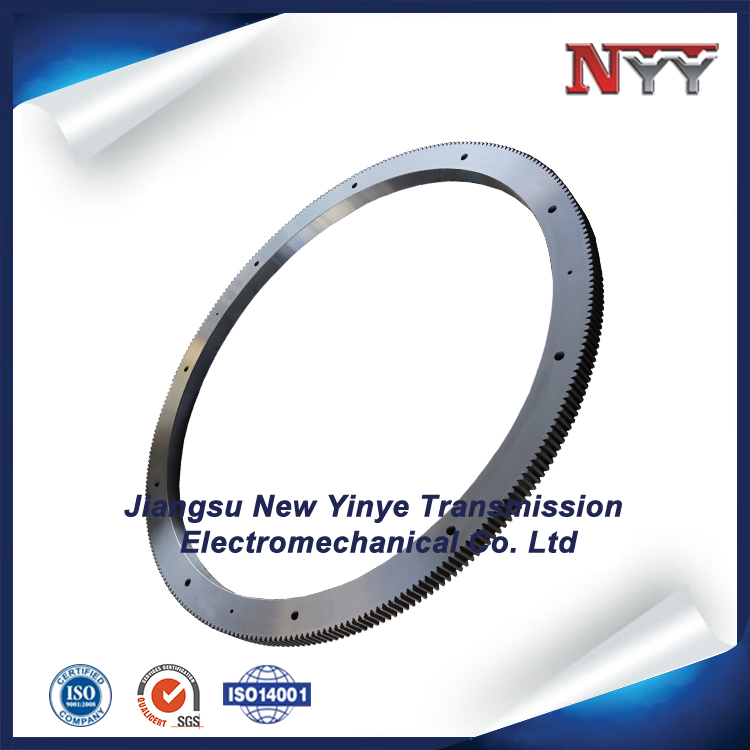

齒圈（大齒輪）：一般是被帶動的一方，負責接收動力并放大扭矩，比如挖掘機回轉平臺上的大齒圈。

它們的關系就像：

自行車鏈條和齒輪（齒軸帶動齒圈）

手表里的齒輪組（精密配合）

汽車差速器（動力分配）

關鍵點：

咬合緊密——齒形匹配，否則會磨損或異響

速比調節——小齒軸轉得快，大齒圈轉得慢但更有勁

應用廣泛——從玩具小車到風力發電機，都靠它們傳遞動力

簡單總結：齒軸是“動力發起者”，齒圈是“力量接收者”，它們默契配合，讓機械世界運轉自如！
